地震時に杭抜き跡の埋戻し地盤はどう動く？「強さ」ではなく「変形追随性」で考える耐震性
地震大国日本で見落とされがちな、杭抜き後の埋戻し地盤の耐震挙動。固化体と周辺地盤の剛性差が地震時のひずみ集中や液状化地盤での挙動に与える影響を解説し、周辺地盤と一体で動く「変形追随性」の重要性と、天然土を締め固めるBFS工法の考え方を紹介します。
学術的な知見と新技術で、
社会的課題の解決に貢献する。
東京コンテック株式会社は、地盤工学の研究成果を現場で使える技術に変える建設技術の会社です。セメントを使わず天然土だけで杭抜き跡を埋め戻す「BFS工法」の開発・普及をはじめ、企業の新工法開発や各種認定取得の支援、研究開発に取り組んでいます。
会社概要を見る- Method天然土による埋戻し技術セメント不使用・養生期間不要の埋戻し工法を自社開発
- Patent特許第7448110号 取得「地盤復旧オーガー及び地盤復旧方法」ほか出願中
- Works全国対応北海道から四国まで施工実績。専用ドリルを現場へお届けします
事業内容
地盤工学の研究成果を、現場で使える技術に。
工法の開発から認定取得の支援、研究開発まで取り組んでいます。
天然土による埋戻し技術「BFS工法」
杭を抜いた跡を、セメントではなく天然土で確実に埋め戻す。
当社が開発した、地盤環境に配慮した埋戻し工法です。
杭抜き跡の埋戻しの重要性
現在、杭抜き孔の一般的な埋戻し方法として、杭抜き孔上部からセメント系充填材を流し込む注入方式が多く採用されています。しかし、この方法では十全な埋戻しができないほか、地盤環境問題も指摘されています。
「BFS工法」とは
「BFS工法」とは、天然土による埋戻し工法です。産学連携プロジェクトにて開発した技術で、回転式ドリルを杭抜き孔に貫入し、投入した土と周辺地盤を圧縮します。鉛直方向と水平方向に圧縮することで、土粒子間の空隙をなくし、密度と強度を高めることを基本原理としています。
比較項目
従来工法 セメント系充填材を杭孔上部から注入
BFS工法 天然土を専用ドリルで最深部から締固め
- 01埋戻しの均一性空隙・軟弱部が残りやすい
杭孔上部からの注入では、空気の流入や孔壁の崩落で空隙が生じ、深さ方向に不均一になる。
最深部から締め固め、均一に専用ドリルを杭孔最深部まで貫入し、天然土を鉛直・水平方向に強力に圧縮する。
- 02地盤沈下・新設杭への影響沈下や強度不足の原因に
不均一な埋戻しが地盤沈下を招き、新設杭の傾斜や再工事につながる。
沈下しない、確かな地盤に空隙を排除して密度と強度を高める。埋戻し不良の修復にも適用できる。
- 03地盤環境セメント成分による汚染リスク
地盤がアルカリ性を呈し、六価クロムが溶出する恐れがある。
天然土のみ、セメント不使用埋戻し材は天然土だけ。地盤汚染リスクがない。
- 04養生期間固化材の養生が必要
固化材を使う工法では養生期間が工期に加わる。
不要締め固めた時点で埋戻し完了。工期を短縮できる。
- 05必要な設備プラント・水・電気
セメント系充填材の製造・圧送に設備が要る。
アースオーガ搭載機と油圧ショベルのみ電気も水も使わず、狭い現場にも入れる。
※ 従来工法の記載は、セメント系充填材を杭孔上部から注入する一般的な埋戻し方法を指します。
BFS工法の主な仕様
専用ドリル径φ300〜1000mmφ100mm単位でご用意
適用孔径φ1200mm以下杭長の制限なし
施工速度（概算）100m／日杭長10mなら1日10本
養生期間不要締固め完了＝埋戻し完了
BFS工法の6つの特徴
- 天然土を用いた地盤環境保全
セメントを使わないため、地盤のアルカリ化や六価クロム溶出のリスクがありません。
- 杭孔の深さに沿った均一な埋戻し
杭孔の最深部まで専用ドリルを貫入し、締め固めながら埋め戻します。
- 電気・ポンプ・プラント不要
アースオーガ搭載機と油圧ショベルだけで施工でき、狭い現場にも対応します。
- 養生期間が不要で工期短縮
固化材を使わないので養生が不要。締め固めた時点で埋戻し完了です。
- 崩落した杭孔でも埋戻し可能
自立しない杭孔でも、ドリルを逆回転させながら貫入して施工できます。
- 埋戻し不良の修復が可能
土砂・セメントミルク・流動化処理土による埋戻し不良にも適用できます。
実績・認定支援
BFS工法の施工実績と、当社が取得・申請を支援している認定制度です。
コラム
脱炭素時代の杭撤去工事 ― 埋戻し材のCO₂と建設発生土の循環利用を考える
カーボンニュートラルに向け、地中で見えない埋戻し工程にも環境性能が問われ始めています。セメント系材料のCO₂排出と六価クロム、LCA（ライフサイクルアセスメント）の視点、建設発生土の循環利用、そしてセメント・電気・水を使わない天然土埋戻し「BFS工法」を解説します。

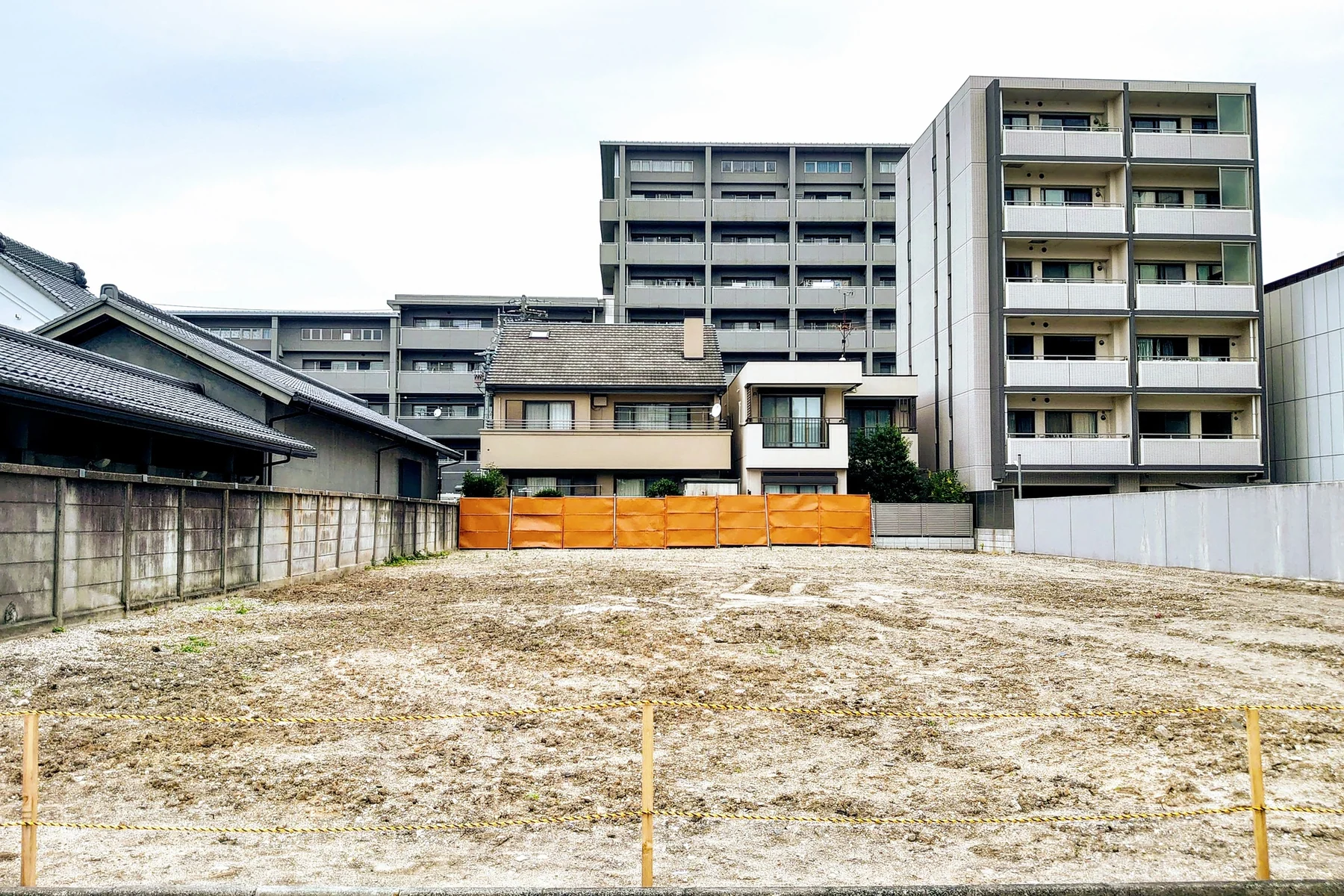

「将来掘れる地盤」という考え方 ― 再開発を見据えた杭抜き後の埋戻しとライフサイクルコスト
再開発が繰り返される都市では、杭抜き後の埋戻し地盤が将来の基礎工事の条件を決めます。固化体による不可逆的な地盤改変が再掘削・新設杭に及ぼす影響、可逆性（リバーシビリティ）とライフサイクルコストの視点、天然土で「将来掘れる地盤」をつくるBFS工法の合理性を解説します。
